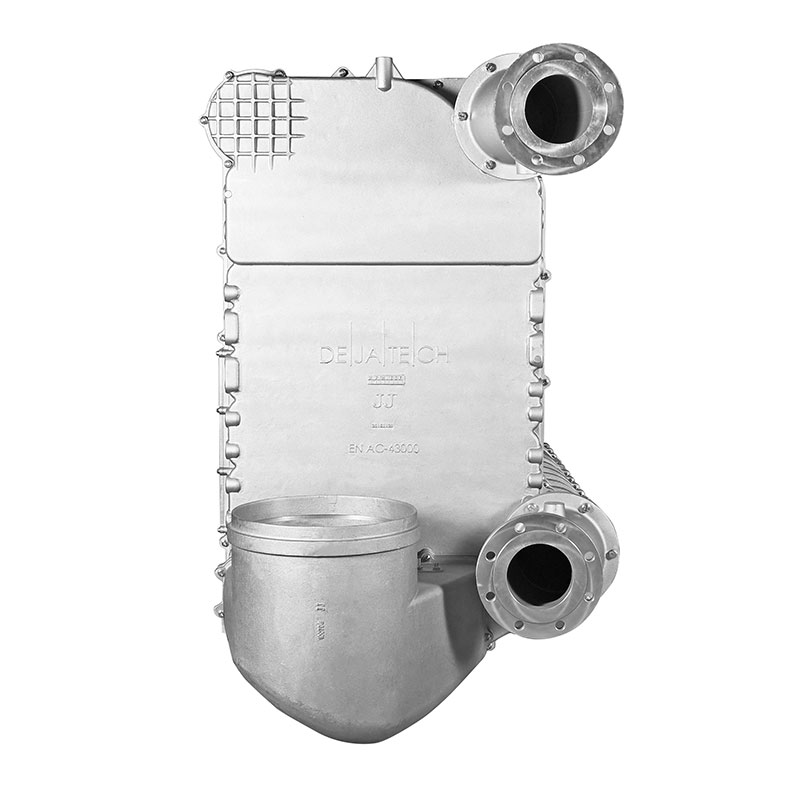

1400-2800 kW Kondensationswärmetauscher

Megamodul Serie 1400-2800kw Kondensationswärmetauscher

1. Produkteinführung

Die Auslegungskapazität des kondensierenden Wärmetauschers aus Aluminiumguss der Megamodul-Serie liegt zwischen 1400 kW und 2800 kW. Der kommerzielle Kondensationswärmetauscher aus Aluminiumguss besteht aus einem linken, mittleren und rechten Abschnitt und ist die Hauptkörperkomponente des Kondensationskessels. Der Kondensationswärmetauscher der Megamodul-Serie von 1400 kW bis 2800 kW durchbricht die hohen Schwierigkeiten bei der Herstellung mit kundenspezifischer Ausrüstung und ist für die Heizung und Warmwasserversorgung großer Bereiche wie Hotels, Schulen, Krankenhäuser usw. geeignet und ist ein neues umweltfreundliches und energiesparendes Produkt, das von verschiedenen Regierungen gefördert wird, um nicht kondensierende, Kohle-, Öl- und Elektrowasserkessel zu ersetzen.

2. Produktparameter (Spezifikation)

Megamodul Wärmetauscher
Art	9-l	11-L	13-L	Einheit
Nenneingang	1400	1800	2200	kw
Wirkungsgrad Last 30 %	107	107	107.5	%
Betriebsdruck	6	6	6	Bar
B=781*H=1120*L=	1663	1907	2151	mm
Abgasanschlussφ	400	400	400	mm
Gewicht	795	968	1141
Zertifikat	CE/RoHS/ASME
Material	EN1706/AC43000

3.Produktmerkmal und Anwendung

Basierend auf dem revolutionären Design seines Vorgängers, dem „Intermodul Maxi“, haben wir den „Intermodul Mega“ mit 2800 kW Brennwertwärmetauscher entwickelt. Der größte auf dem Markt erhältliche Aluguss-Brennwertkessel. Unsere innovativen Verteiler (System Tichelmann) und der Sumpf sind in jedem einzelnen Gießabschnitt vorgefertigt integriert. Das bedeutet weniger Bauteile und höhere Zuverlässigkeit. Vor- und Rücklaufleitung verlassen den Intermodul-Kessel an der Rückseite. Unser patentierter Wärmetauscher besteht aus einem Vorder-, Rück- und Mittelteilguss. Industrielle Kapazitäten bis zu 2200 kW können erreicht werden. Unser Intermodul MEGA-System gibt unseren Kunden die Möglichkeit, maßgeschneiderte Lösungen mit ultrahoher Kapazität zusammenzustellen.

4.Produktdetails

Leistungen
Für den industriellen Einsatz (XXL).
Bestes Preis-Leistungs-Verhältnis auf dem Markt.
Geringer hydraulischer Druckverlust durch parallelen Wasserfluss.
Verteiler (System Tichelmann) und Sumpf integriert
die Casting-Sektionen.
Geringer pneumatischer Widerstand.
Brennkammer komplett wassergekühlt,
keine feuerfesten Materialien erforderlich.
Hohe Kapazität auf kleiner Stellfläche. Nur 3,2 m2 Grundfläche.
Nur als Wärmezelle oder als komplett geprüfter Boiler unter Eigenmarke erhältlich.
CE-geprüft.
Modernster zylindrischer Worgas-Brenner im Inneren.
Maßgeschneiderte Kapazität.
Einfache Reinigung und Wartung.
Weltweit patentiertes Design. (Tichelmann-System)

EINZELHEITEN:

Typische Qualitätskontrolle:

Zertifikat:
